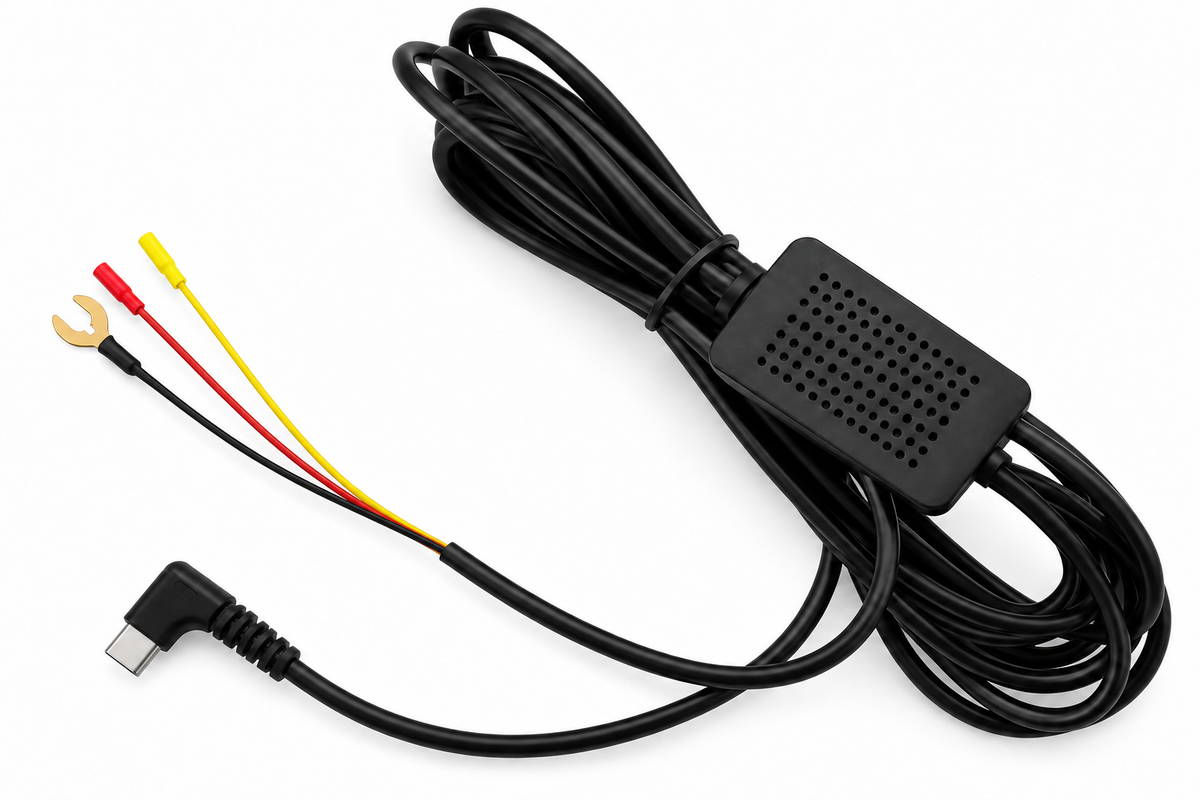

M43　ミラー型ドラレコ　typeC型 専用降圧ケーブル 電源直結コード 24H駐車監視 GPS端子 低電圧保護 過電流保護 12V/24V対応

Type-C型専用 降圧ケーブル 取付説明書

本製品は、Type-C端子対応ドライブレコーダー用の電源直結ケーブルです。車両のヒューズボックスから電源を取得することで、24時間駐車監視機能をご利用いただけます。

GPS端子を備え、低電圧保護機能および過電流保護機能を搭載しています。DC12V車・DC24V車の両方に対応します。

※ヒューズの配置・電源区分は車種によって異なります。必ず検電テスターで確認してから接続してください。

配線方法

1. エンジンを停止し、キーをOFFにしてください。
2. 車両のヒューズボックスを開けてください。
3. 検電テスターを使用し、以下の電源を確認してください。

• 常時電源：エンジンOFF時でも常に通電している電源
• ACC電源：ACCまたはエンジンON時に通電する電源

4. 各配線を以下のとおり接続してください。

5. 接続後、エンジンを始動してドライブレコーダーが正常に起動することを確認してください。

ご注意

• ACC電源は、15A～25Aのヒューズ回路から取得してください。
• 常時電源は、30A以下のヒューズ回路から取得してください。
• エアバッグ、ABS、ECUなど安全装置に関わるヒューズからは電源を取得しないでください。
• アース端子は、塗装面・樹脂部分ではなく、確実に導通する車体金属部へ固定してください。
• 取付作業に不安がある場合は、専門店または整備工場へご依頼ください。
